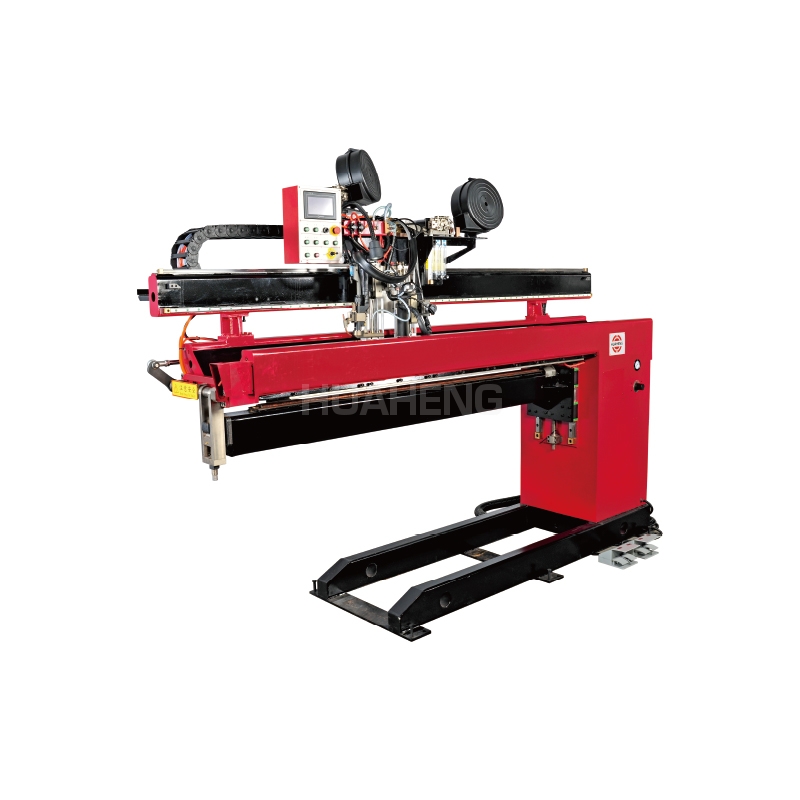

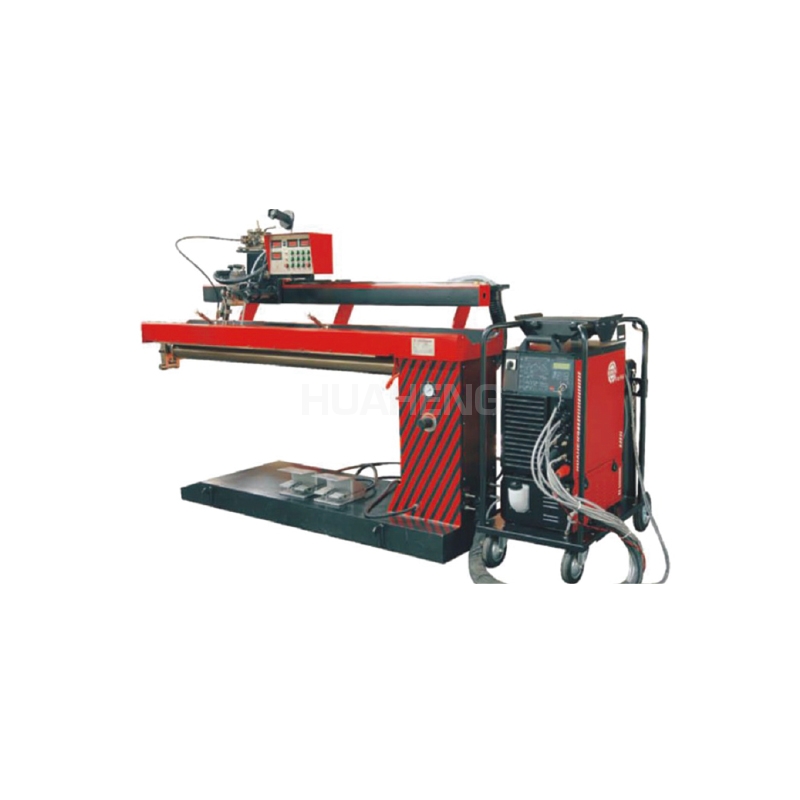

纵缝工装分为固定纵缝和可起落纵缝两种方式，可起落纵缝方便实现筒体和平板拼接职能。
纵缝系列工装重要用于中薄壁筒体的内、表纵缝焊接，可建设PAW、TIG、MIG/MAG的焊接工装。合用于碳钢、不锈钢、铝及其合金、钛及其合金等资料焊接，可用于诸如食品机械、染整设备、电力开关母线筒体、医疗机械、特材化工容器、电力管路、空调机组壳体等产品的焊接，并可凭据工件的具体情况对该类纵缝工装加高及增长安全防护装置。焊接过程靠得住、高效，整个焊接过程法式化节造。
纵缝焊接系统凭据客户要求也可分为内纵缝和表纵缝焊接系统。
选取琴键式夹紧方式，焊接时散热成效好，工件变形幼，焊接质量高；
可合用厚度在0.4-12mm领域内里薄板筒体或板材纵缝焊接；
适合于TIG、MIG/MAG、PAW等焊接工艺步骤；
可焊接碳钢、不锈钢、钛合金、铝合金等材质；
凭据工件的结构，可选择尺度系列的工装，也可凭据要求特殊定造；
型号 | HL幼型纵缝 | HL中型纵缝 | HLN内纵缝 | ||||
HL1500 | HL2000 | HL3000 | HLN4000 | HLN6000 | HLN7500 | ||
筒体单枪最大有 效焊接长度（mm） | 1500 | 2000 | 3000 | 4200 | 6900 | 8400 | |
筒体双枪最大有 效焊接长度（mm） | 1600 | 2600 | 3800 | 6100 | 7600 | ||
可夹持最大长度（mm） | 1590 | 2100 | 3075 | 4200 | 6900 | 8400 | |
可夹持最大直径 （表焊mm） | φ850 | φ1100 | φ1200 | ||||
可夹持最幼直径 （表焊mm） | 圆芯轴 | φ110 | φ180 | φ180 | |||
方芯轴 | φ330 | φ330 | |||||
可夹持最幼直径 （内焊mm） | Φ2000 | Φ2000 | Φ1600 | Φ1600 | Φ1600 | ||
可夹持最幼厚度（mm） | 0.4 | 1.0 | 1.0 | 1.5 | 1.5 | 1.5 | |
可夹持最大厚度（mm） | 3.0 | 12 | 12 | 12 | 12 | 12 | |
压指间宽可调领域（mm） | 7～33 | 5～40 | 5～40 | 10～40 | 10～40 | 10～40 | |
压板最大压紧力(单边kgf/cm) | 15 | 30 | 30 | 30 | 30 | 30 | |
芯轴垂直行程 | 15 | 30 | 30 | 60 | 60 | 60 | |
（mm） | |||||||
轴端托架调整量（mm） | 10 | 20 | 20 | 30 | 30 | 30 | |
对中装置可调领域（mm） | 10 | 10 | 10 | 10 | 10 | 10 | |
行走幼车速度(mm/min) | 60～1200 | 60～1200 | 60～1200 | 60～1200 | 60～1200 | 60～1200 | |
行走幼车最大行程（mm） | 1600 | 3000 | 4000 | 6300 | 9000 | 10750 | |
表形尺寸（长*宽*高） | 2530*820*1600 | 3500*1150*2300 | 4900*1200*2400 | 7100*1200*1800 | 9100*1200*1800 | 11050*1200*2000 | |
