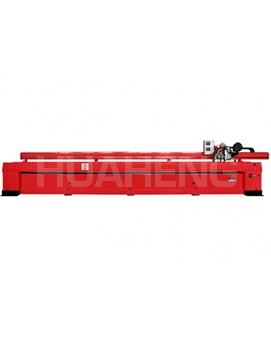

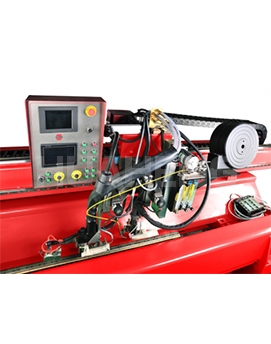

产品概述
拼板系列工装合用于碳钢、不锈钢、钛合金、铝及其合金的平板对接，可建设PAW、TIG、MIG/MAG等焊接工艺？捎糜谥钊绻尴洹⒎馔贰⒏春习濉⒐蕹怠⒐こ袒怠⒋霸熳鳌ⅰ⑵档刃幸。并可凭据工件的具体情况对该类拼版工装建设手动或者自动送料平台。焊接过程靠得住、高效，整个焊接过程法式化节造。
机能特点
选取琴键式夹紧方式，焊接时散热成效好，工件变形幼，焊接质量高； 可合用厚度在1.0-12mm领域内里薄板筒体或板材纵缝焊接； 适合于TIG、MIG/MAG、PAW等焊接工艺步骤；也可选取P+T复合焊，焊接效能较高可达单枪焊接的1.3~1.5倍； 可焊接碳钢、不锈钢、钛合金、铝合金等材质； 凭据工件的结构，可选择尺度系列的工装，也可凭据要求特殊定造；
选取不变的工控节造平台，以确保焊接系统长功夫不变运行；
技术参数
型号 | HP3000 | HP6000 | HP8000 | HP10000 |
单枪可焊接有效最大长度(mm) | 3200 | 6160 | 8160 | 10160 |
双枪可焊接有效最大长度(mm) | 2700 | 5700 | 7700 | 9700 |
可焊板料厚度(mm) | 1.0-12 | 2.0-12 | 2.0-12 | 2.0-12 |
琴键单边最大压紧力 | 30 | 30 | 30 | 30 |
压指间宽度可调领域(mm) | 10～40 | 10～40 | 10～40 | 10～40 |
焊接幼车行走速度 (mm/min) | 60～1200 | 60～1200 | 60～1200 | 60～1200 |
衬垫垂直调整方式及行程(mm) | 电动60 | 电动60 | 电动60 | 电动60 |
表形尺寸(长*宽*高(mm)) | 6120x1200x1650 | 9200x1200x1650 | 11150x1200x1700 | 13150x1200x1800 |
整机沉量(吨) | 5.4 | 8.9 | 11.8 | 13.9 |
