产品概述

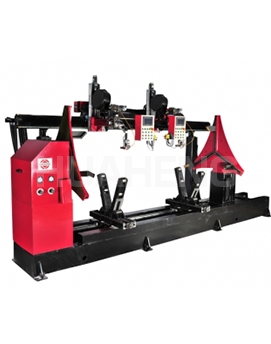

该环缝设备是按用户要求设计造作的。重要用于筒体的环缝焊接，长度2500mm。重要由回回头架、尾座、液压泵站、横梁、送料气动托架、焊接幼车、电动滑架、弧光防护罩、节造盒等部门组成。焊接时，工件一端用主轴上三爪可调式卡盘夹持领域为Ф300～Ф1000mm，可凭据抓盘上的标尺刻度保障工件表圆与主轴同心。另一端选取液压尾座上的对中装置顶紧，并且凭据必要可在工件的中部用可起落的气动托架支承。
机能特点
可合用于碳钢、不锈钢、钛合金、铝合金等资料的焊接 ；
适合于各类型工件的环缝对接、角接等结构大局 ；
适合于TIG, MIG/MAG、PAW等焊接工艺 ；
？榛杓，可凭据客户要求急剧方便地组合成所需的焊接系统 ；
选取不变的工控节造平台，以确保焊接系统长功夫不变运行 ；
技术参数
项 目 | 根基参数 |
可焊工件直径 | φ300～φ1000mm |
可焊工件的最大长度 | 2500mm |
主轴回转速度 | 0.05～1rpm |
主轴电机 | 变频或伺服电机 |
主轴电机离合方式 | 手动 |
液压尾座行程 | 500mm |
托架方式 | 气动 |
垂直电动滑架行程 | 450mm |
电动弧长横摆滑架行程 | 60mm |
移动幼车终场方式 | 手动 |
